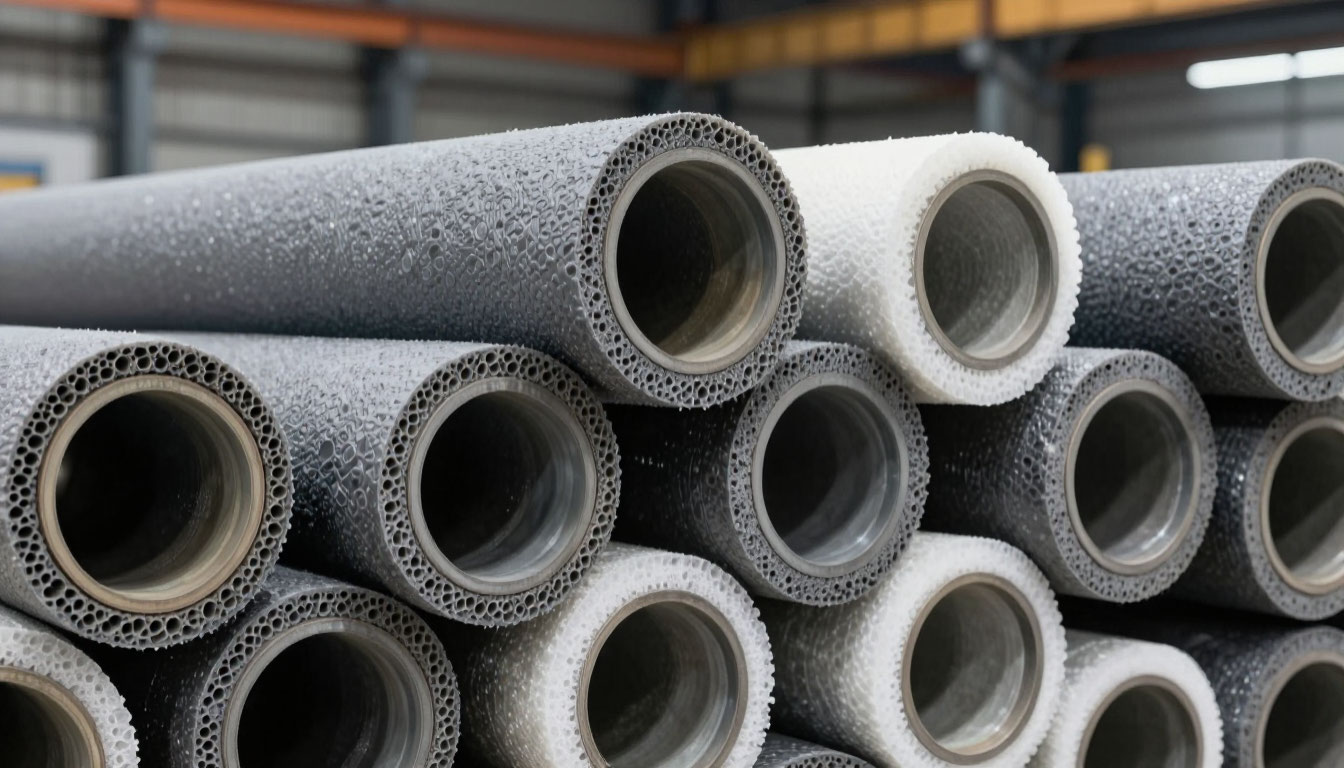

Современные инженерные системы теплоснабжения требуют решений, которые обеспечивают минимальные потери энергии и длительный срок службы коммуникаций. Одним из таких решений выступают трубы в пенополимерминеральной (ППМ) изоляции - трехслойная конструкция, где каждый элемент выполняет строго определенную функцию: стальной носитель отвечает за транспортировку теплоносителя, изоляционный слой предотвращает утечки тепла, а защитная оболочка противостоит внешним воздействиям.
Конструктивные особенности и принцип работы
ППМ-изоляция представляет собой композитный материал, который наносится на стальную трубу в заводских условиях. В отличие от классической минеральной ваты или скорлуп из вспененного полиэтилена, этот слой образует монолитное соединение с металлом. Технология производства предполагает заливку реакционной смеси в пространство между рабочей трубой и наружной оболочкой, после чего состав вспенивается и полимеризуется. Получается структура с закрытыми порами - коэффициент закрытых пор достигает 90–95%, что критически важно для сохранения теплоизоляционных свойств.
Почему это работает лучше традиционных решений? Представьте, что обычная изоляция пуховик, который со временем слёживается и намокает. ППМ-изоляция работает по принципу термоса: замкнутые ячейки не пропускают влагу и не дают теплу уходить наружу. Коэффициент теплопроводности материала составляет 0,024–0,033 Вт/(м·К) один из самых низких показателей среди промышленных теплоизоляторов. Для сравнения: у минеральной ваты этот показатель находится в диапазоне 0,04–0,05 Вт/(м·К).
Трехслойная конструкция решает сразу несколько задач:
- Внутренний стальной слой воспринимает давление теплоносителя и обеспечивает механическую прочность всей системы. Рабочее давление может достигать 2,5 МПа, что позволяет использовать такие трубы как в квартирных разводках, так и в магистральных сетях.
- Средний слой из ППМ выполняет теплоизолирующую функцию и одновременно работает как демпфер, гасящий вибрации и частично компенсирующий температурные расширения стали.
- Наружная оболочка защищает изоляцию от грунтовых вод, химически активных веществ и механических повреждений при укладке.
Диапазон типоразмеров и технические параметры
Промышленность выпускает трубы в ППМ-изоляции в широком размерном ряду. Внутренний диаметр стального носителя варьируется от 20 до 720 мм и более, что позволяет подобрать сечение под любую задачу - от внутриквартальных сетей до крупных магистралей. Толщина изоляционного слоя составляет от 30 до 150 мм и зависит от диаметра трубы и требований к теплосбережению.
Температурный режим эксплуатации - один из ключевых параметров для систем теплоснабжения. ППМ-изоляция сохраняет свои свойства при транспортировке теплоносителя с температурой до +140°C, кратковременно выдерживая пики до +150°C. Это делает материал пригодным как для классических радиаторных систем, так и для тепловых сетей с перегретой водой.
С точки зрения физических характеристик важно обращать внимание на плотность изоляционного слоя. Нормативные значения находятся в диапазоне 60–80 кг/м³ - при такой плотности обеспечивается оптимальное соотношение между теплозащитой и механической прочностью. Более низкая плотность приводит к усадке материала со временем, более высокая - снижает теплоизолирующие свойства и увеличивает вес конструкции.
Водопоглощение у качественного ППМ-слоя не превышает 3–5%. Этот показатель критичен: при намокании теплопроводность изоляции резко возрастает, и система теряет эффективность. Именно поэтому наружная оболочка должна быть герметичной, а стыки при монтаже - тщательно изолироваться.
Прямые трубы и фасонные изделия
Заводы-изготовители предлагают не только прямые отрезки труб стандартной длины (обычно 6, 12 или 16 метров), но и полный спектр фасонных изделий. Отводы, переходы, тройники, компенсаторы и неподвижные опоры выпускаются с заводской изоляцией, что позволяет собирать сети любой конфигурации без потери теплоизоляционных свойств в узлах соединения.
Для магистральных сетей часто применяются трубы с системой оперативного дистанционного контроля (ОДК). В изоляционный слой закладываются медные проводники, которые позволяют отслеживать целостность изоляции и своевременно выявлять увлажненные участки. Такая система особенно актуальна при бесканальной прокладке, когда доступ к трубе для визуального осмотра отсутствует.
Где применяются - от внутриквартальных сетей до промышленных объектов
Городские и поселковые тепловые сети. Это основная сфера применения труб в ППМ-изоляции. При прокладке внутриквартальных и распределительных сетей бесканальным способом такие трубы позволяют отказаться от строительства дорогостоящих железобетонных каналов. Достаточно вырыть траншею, уложить трубы на песчаную подушку и выполнить обратную засыпку. Прочная полиэтиленовая оболочка выдерживает давление грунта и нагрузки от проезжающего транспорта.
Реконструкция устаревших трубопроводов. При замене изношенных сетей, проложенных в каналах или подвалах, ППМ-трубы часто становятся оптимальным выбором. Старый канал может быть использован как футляр для новой трубы, либо труба укладывается взамен старой с частичной разборкой конструкции. В любом случае, объем земляных работ и сроки реконструкции сокращаются в разы по сравнению с прокладкой новых канальных сетей.
Промышленные зоны и объекты ЖКХ. На территориях промышленных предприятий, где теплотрассы часто проходят в зонах с агрессивными грунтами или высоким уровнем грунтовых вод, ППМ-изоляция демонстрирует устойчивость к химическому воздействию. Полиэтиленовая оболочка не подвержена коррозии и не реагирует на большинство химически активных веществ. Для наземной прокладки в таких условиях иногда используют трубы в металлической оболочке типа "Спиро" - оцинкованной или из нержавеющей стали, которая защищает изоляцию от ультрафиолета и механических повреждений.
Объекты с высокими требованиями к энергоэффективности. В проектах, где требуется минимизировать потери тепла при транспортировке на большие расстояния, трубы с ППМ-изоляцией не имеют альтернативы. Потери тепла не превышают 2–3% на километр трассы при правильном монтаже стыков. Это позволяет подавать тепло от удаленных котельных или использовать низкопотенциальные источники энергии, включая промышленные сбросы и геотермальные воды.
Практические рекомендации по выбору и монтажу
При выборе трубы для систем теплоснабжения в ППМ изоляцииобращайте внимание на производителя и наличие сертификации соответствия ГОСТ Р 56227-2014 или европейским стандартам EN 253. Продукция, выпущенная по этим нормам, гарантирует стабильные характеристики изоляции и совместимость комплектующих от разных поставщиков.
Для подземной прокладки выбирайте трубы с полиэтиленовой оболочкой черного цвета - она содержит добавки, повышающие устойчивость к ультрафиолету при хранении на открытых площадках. Для надземной прокладки предпочтительнее металлическая оболочка "Спиро" или использование защитных кожухов, так как полиэтилен под прямыми солнечными лучами со временем теряет эластичность.
Особое внимание уделите стыкам. Даже идеальная заводская изоляция не даст эффекта, если соединения выполнены некачественно. При монтаже используют термоусаживаемые муфты или муфты из сшитого полиэтилена с электронагревом. Важно, чтобы изоляция стыка была герметичной и имела ту же толщину, что и заводской слой.
Перед укладкой в траншею проведите испытания на герметичность стального носителя повышенным давлением. После засыпки выполните контрольное испытание, чтобы убедиться в целостности системы. Если труба оснащена системой ОДК, зафиксируйте исходные показатели сопротивления проводников пригодится при последующем мониторинге.
ППМ-изоляция - не просто способ утеплить трубу, а инженерное решение, позволяющее строить надежные и экономичные системы теплоснабжения. При правильном выборе типоразмера, качественном монтаже и соблюдении технологии прокладки такие сети служат 30–40 лет без капитального ремонта, что подтверждается многолетним опытом эксплуатации в разных климатических зонах.
