Координатно измерительная машина (КИМ) высокоточное устройство для контроля геометрических параметров объектов. Прибор измеряет координаты точек на поверхности детали с помощью щупа (контактного или оптического), перемещающегося в трёх взаимно перпендикулярных направлениях.

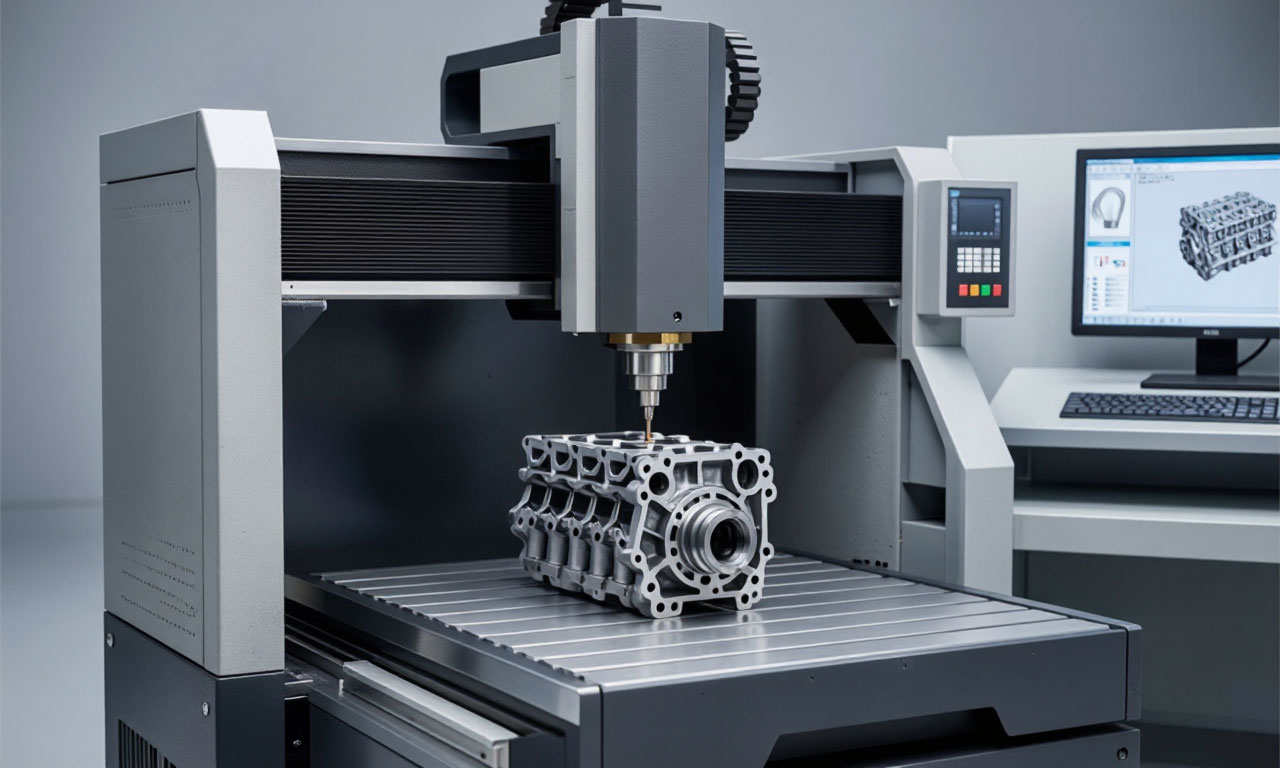

Координатно измерительная машина

Измерение пространственных координат точек объекта – основа современной метрологии. Вместо механических шаблонов или ручных штангенциркулей, производственные цеха всё чаще используют трёхосевые системы, которые, двигаясь по заданным траекториям, фиксируют положение каждой точки с точностью до ±1,5 мкм на метр длины.

Такая погрешность достигается за счёт прецизионных направляющих, оптических или инкрементальных датчиков, а также системы термокомпенсации. Контактный метод (сферический щуп с датчиком касания) даёт эталонную точность на стабильных твёрдых поверхностях, тогда как лазерные триангуляторы или структурированный свет позволяют измерять мягкие и хрупкие детали без риска деформации, но с вдвое большим уровнем шума по оси Z.

Ключевой элемент любой такой установки – измерительная головка. В современных станках она содержит несколько независимых сенсоров: например, кварцевый пьезоэлемент для регистрации момента касания и электромагнитную систему для отвода щупа. Абсолютная точность позиционирования – параметр, который регламентируется стандартами ISO 10360. Для её проверки используют аттестованные эталоны – кольца, сферы и ступенчатые блоки. Рекомендуется выполнять калибровку перед каждой сменой деталей, если допуск на изделие менее 0,05 мм. При этом температура окружающей среды должна удерживаться в пределах 20±1 °C; отклонение на 2 °C вносит дополнительную погрешность до 2 мкм на 100 мм из-за теплового расширения алюминиевого стола.

При выборе тактики обмера сложных поверхностей (лопатки турбины, кузовные панели) не стремитесь к сплошному сканированию с шагом менее 0,1 мм – это резко снижает производительность без улучшения достоверности. Оптимальная стратегия – сначала пройти по зонам с высокой кривизной, а для плоских участков использовать более редкую сетку.

Обработка массива точек включает фильтрацию выбросов, сглаживание и построение номинальной геометрии с помощью метода наименьших квадратов. Современное ПО (например, Modus или Calypso) автоматически сравнивает полученное облако с CAD-моделью и выдаёт отчёт с цветовой картой отклонений.
Жёсткость кинематической схемы – один из решающих факторов: для станков с портальной конструкцией прогиб балок под собственной массой может достигать 10 мкм при размахе осей 3 метра.
Компенсация таких ошибок в реальном времени (линейные коррекции по результатам лазерной интерферометрии) обязательна, если заявленная точность станка ниже 5 мкм. Игнорирование этого правила приводит к систематическим ошибкам, которые не выявляются при типовой калибровке шариковой пластиной.

Как перемещение щупа становится цифровым описанием точки

Дискретное передвижение измерительного наконечника трансформируется в координаты через цепочку оптоэлектронных преобразований. В каждом направляющем элементе (ось X, Y, Z) установлены высокоточные стеклянные или металлические инкрементные шкалы с периодом штрихов 20 или 40 микрон. Лазерный интерферометр (в системах с обратной связью) или дифракционный энкодер (оптическая головка) фиксирует прохождение каждой риски, генерируя синусоидальный сигнал с частотой, кратной скорости перемещения. Аналоговый сигнал оцифровывается интерполятором с шагом 0,01–0,001 мкм, после чего контроллер вычисляет абсолютное положение щупа по числу импульсов и фазовому смещению. Рекомендуется выбирать аппарат с лазерной интерферометрией для изделий длиной свыше 1 метра – оптика даёт погрешность не более 0,2 мкм/м, тогда как инкрементные системы требуют регулярной референцировки по нулевой метке.

Типы датчиков и их влияние на точность

В портальных и мостовых конструкциях чаще применяются пьезоэлектрические (чувствительность 1–5 мН) или тактильные триггерные датчики, которые при касании детали выдают электрический импульс с задержкой 1–5 мкс. Сигнал захватывается счётчиком импульсов энкодеров в момент регистрации касания, и это значение фиксируется как координаты точки. Для сложных поверхностей (лопатки турбин, пресс-формы) используются аналоговые сканирующие датчики (LSI, Renishaw SP80), непрерывно передающие отклонение щупа в трёх направлениях по мосту Уитстона; контроллер совмещает данные о смещении индуктивного датчика (±1 мм) с текущей позицией портала, получая истинные координаты с частотой опроса от 250 до 1000 Гц. Важно учитывать термическое расширение направляющих (инвар применяется при термокомпенсации) – для длительных измерений рекомендовано включать программный фильтр низких частот на 10–20 Гц, отсекающий вибрации и нестабильности нуля.

Конструкция мостовой КИМ: почему балка опирается на два портала

Два портала обеспечивают пространственную статику измерительного моста. Один портал создаёт лишь опорную точку, не способную зафиксировать балку от скручивания. Схема с двумя порталами образует замкнутую раму, которая гасит изгибающие моменты, возникающие при разгоне каретки. Если бы балка опиралась на одну колонну, плечо рычага от центра масс до опоры вызывало бы прогиб в 2–3 раза выше, чем в стандартной двухпортальной конструкции. Рекомендуют проверять плоскость монтажа для каждого портала отдельно – разница в высоте подпятников не более 0,02 мм на метр оси Y.

Жёсткость против тепловых дрейфов

Распределение массы: два портала делят вес балки (типично 800–1200 кг на метр) на две точки. Нагрузка на один стакан ложноножки снижается до 60% от однопортального решения.
Тепловая симметрия: из-за разницы температуры в цеху порталы расширяются неравномерно. Двухстоечная схема позволяет компенсировать это за счёт зеркального отражения деформаций в гранитном основании. Расчёты по методу конечных элементов показывают: ошибка позиционирования из-за тепла падает на 35% при прочих равных.
Паразитные колебания: каретка с зондом создаёт вибрацию на частотах 12–18 Гц. Два портала сдвигают резонанс системы за 25 Гц, исключая совпадение с типичными частотами сервоприводов.

Мостовая компоновка с двумя порталами обеспечивает равномерную жёсткость по всей длине оси X. Практика показывает: при измерении деталей длиной более 1,5 м однопортальные агрегаты дают накопленную погрешность до 8 мкм на метр из-за консольного прогиба. Два портала режут эту ошибку вдвое. Тем не менее, критично выбирать материал стоек – гранит или керамика с модулем упругости не ниже 45 ГПа и коэффициентом теплового расширения 5–6 мкм/(м·°C). Алюминиевые порталы допустимы только при оснащении системы активной термокомпенсацией датчиками длины волокна. Оптимальная высота порталов – 60–70% от длины балки: при меньшей высоте возрастает момент инерции, при большей – увеличивается влияние ветровых нагрузок в незакрытых цехах.

Какие погрешности вносит износ щупа и как их компенсируют

Износ контактного наконечника – главный источник повторяющихся ошибок при измерениях. При каждом касании детали сферический наконечник теряет материал: на алюминиевых или чугунных заготовках истирание идёт быстрее, на керамике – медленнее, но неизбежно. Эксперименты показывают, что уже после 10 тысяч циклов радиус стального щупа может уменьшиться на 0,5–1 мкм, что для прецизионной задачи равносильно катастрофе.

Снижение диаметра шарика напрямую искажает координаты: при обмере отверстия система считает его на радиус меньше, а при обмере вала – на радиус больше. Например, износ всего 2 мкм на щупе диаметром 3 мм даёт ошибку 4 мкм на диаметре детали. Дополнительно возникает асимметрия – пятно контакта смещается, и погрешность становится нелинейной, особенно на наклонных поверхностях.

Частично это решается регулярной калибровкой по эталонной сфере. Процедура занимает 3–5 минут: щуп обводит аттестованный шар 5–12 точками, софт вычисляет актуальный радиус и центр смещения. Если калибровку проводить раз в смену, накопленная ошибка не превышает 0,3 мкм. Однако реальный износ неоднороден – на щупе образуются лыски, которые калибровка по сфере не выявляет.

Для компенсации асимметричного износа применяют методику многоточечного зондирования: каждую точку детали касаются с разных направлений, а алгоритм усредняет результат. На станках с ЧПУ это реализуют через последовательность подходов под углами 0°, 90°, 180°, 270°. Погрешность снижается до 0,1 мкм, но время цикла растёт втрое.

Ещё один способ – замена щупа по регламенту, а не по браку. Для твёрдосплавных наконечников интервал составляет 50–80 тысяч касаний, для рубиновых – до 200 тысяч. Контроль ведут по эталонной пластине: если разброс пяти касаний превышает 0,4 мкм, щуп подлежит замене. Не используйте визуальную оценку износа – повреждения в 1 мкм не видны глазом.

Программные фильтры также корректируют систематическую составляющую. Лазерные сканеры профиля встраиваются в тракт и измеряют биение оси щупа до касания. Софт вычитает поправку, исходя из карты износа, построенной по 20–30 эталонным точкам. Это позволяет продлить жизнь наконечника на 40% без потери точности.

Жёсткая рекомендация: для ответственных измерений применяйте не менее двух независимых стратегий – например, ежедневную калибровку по сфере и еженедельную верификацию по аттестованному кольцу. Если разница между методами достигает 0,5 мкм, копать нужно глубже: либо износ нелинеен, либо деформирована ось щупа. В таких случаях единственным решением остаётся замена на новый наконечник.

Процедура базирования детали на столе измерительного комплекса

Закрепление объекта на плите выполняют через три точечные опоры, образующие плоскость базирования. Непараллельность этой плоскости оси перемещения щупа допускается не более 0,01 мм на 100 мм.

Рациональная последовательность действий:

Очистка стола и базы детали ацетоном с последующей сушкой до полного испарения (контроль по зеркальному блеску).
Установка на три регулируемых винта с шагом резьбы 0,5 мм; предварительная выставка по уровню с точностью 0,02 мм/м.
Фиксация струбцинами с динамометрическим ключом (момент 2–4 Н·м для стальных деталей).
Проверка отсутствия качания – при приложении нагрузки в 5 Н смещение не должно превышать 0,005 мм по индикатору.

Почему измерения на КИМ требуют стабилизации температуры в лаборатории

Материалы, из которых изготовлены направляющие, каретки и сенсоры измерительного комплекса, имеют ненулевой коэффициент линейного расширения. Сталь (обычно 11–13 мкм/м·°C) и алюминий (23 мкм/м·°C) при изменении температуры на 1 °C изменяют свои линейные размеры. Для базовой гранитной плиты (коэффициент 6–8 мкм/м·°C) колебание на 2 °C даёт смещение эталонной плоскости на 12–16 мкм на каждый метр – это сопоставимо с погрешностью измерения для оборудования класса 1.

Даже кратковременный градиент в 0,5 °C между направляющей по оси X и осью Y генерирует момент скручивания рамы станка. В портальных системах с длиной стола 1,5 м такой перекос переводит точку касания щупа на 3–8 мкм в пространстве. Чтобы паспортная точность (например, MPE = 1,9 + L/300 мкм) подтверждалась, разница температур по трём осям не должна превышать 0,2 °C.

Влияние на датчики и электронику

Оптические шкалы (стеклянные, с коэффициентом расширения 8·10⁻⁶ /°C) и лазерные интерферометры требуют стабильного теплового фона. Дрейф длины волны лазера (типично ±0,1 ppm/°C) при отсутствии климат-контроля вносит систематическую погрешность до 1,5 мкм на метр уже при колебании 0,3 °C. Аналоговая часть сенсоров переключения (триггерных датчиков) чувствительна к термо-ЭДС на контактах – разность потенциалов 5 мкВ, вызванная локальным нагревом, сдвигает момент срабатывания на 0,2–0,5 мкм.

Рекомендуемый класс лаборатории согласно ISO 1 – поддержание температуры 20 ± 0,2 °C. На практике для высокоточных единиц (MPE < 1 мкм) требуется режим 20 ± 0,1 °C с градиентом не более 0,05 °C/ч. Оборудование выдерживают после включения не менее 4 часов для выравнивания – гранитная станина массой 1200 кг прогревается неравномерно, и термостабилизация её поверхности занимает до 8 часов при разогреве с 18 °C.

Тип детали (материал)	ΔL при ΔT=1°C на 500 мм	Требование к стабилизации для точности ±2 мкм
Сталь (12·10⁻⁶ /°C)	6,0 мкм	Δt ≤ 0,33 °C
Алюминий (23·10⁻⁶ /°C)	11,5 мкм	Δt ≤ 0,17 °C
Керамика (2·10⁻⁶ /°C)	1,0 мкм	Δt ≤ 2,0 °C
Гранит (6·10⁻⁶ /°C)	3,0 мкм	Δt ≤ 0,67 °C

Цикличность работы систем кондиционирования (включение/выключение компрессора) создаёт волны температуры амплитудой до 0,4 °C. Для подавления этих флуктуаций применяют прецизионные чиллеры с жидкостным охлаждением и теплообменниками, установленными непосредственно в корпусе КИМ. Скорость воздушного потока в зоне измерения ограничивают до 0,15 м/с – иначе конвекция искажает показания воздушных подшипников и вызывает вибрации портала.

Деталь, доставленная из цеха с температурой 23 °C, должна акклиматизироваться в лаборатории. Толщина стенок 20 мм из алюминия требует выдержки не менее 60 минут на каждые 5 мм. Сложная тонкостенная отливка из серого чугуна (коэффициент 10,5·10⁻⁶ /°C) стабилизируется за 2–3 часа. Пренебрежение этим интервалом обесценивает калибровку: измерение, проведённое через 15 минут после внесения, даёт ошибку до 10 мкм на типовой детали 300 мм.

Практическое следствие для метрологии

Норматив VDI/VDE 2627 устанавливает три класса температурной стабильности лабораторий – от 21 ± 1 °C (класс III) до 20 ± 0,2 °C (класс I). Для станков с погрешностью менее 1,5 мкм на метр допустим только класс I. Проверку выполняют ежедневными записями с регистраторов (точность датчиков ±0,05 °C), размещённых на пяти контрольных точках: у каждого угла стола и в центре. Отклонение за 8-часовую смену более 0,3 °C требует остановки процесса до восстановления режима.

Игнорирование термостабилизации превращает аттестованную установку в источник ложных данных. Если партия из 200 деталей (сталь 30ХГСА) измерена при 19,5 °C, а эталон – при 20,0 °C, систематический сдвиг составит 6 мкм на каждые 100 мм длины. Для допусков IT6 (4–6 мкм) это прямой брак. Корректировка математическим способом (коэффициент 12 мкм/м·°C) возможна только для одномерных размеров, но не компенсирует асимметрию из-за разной толщины сечений детали.

Как выбирают тип щупа (рубиновый, керамический, алмазный) для детали

Выбор материала наконечника щупа для контактного измерительного комплекса диктуется двумя жёсткими условиями: твёрдостью и шероховатостью поверхности контролируемой детали, а также требуемой погрешностью цикла. Рубиновые сферы применяются в 80% стандартных задач. Твёрдость синтетического рубина (9 по Моосу) обеспечивает минимальный износ при контакте с конструкционными сталями и чугуном твёрдостью до HRC 58. Параметр Ra контролируемой поверхности при этом не должен превышать 0,32 мкм.

Керамические щупы (чаще из оксида циркония или нитрида кремния) выбирают для деталей из алюминиевых сплавов, магния, пластиков и латуни. Причина – склонность рубина к микроадгезии с алюминием: частицы мягкого металла остаются на сфере, искажая результаты последующих измерений. Керамика химически инертна, её поверхностная энергия ниже на 40% по сравнению с корундом. Дополнительный аргумент в пользу керамики – малая плотность (3,2 г/см³), что снижает инерционную погрешность на высоких скоростях сканирования (более 100 мм/с).

Алмазные наконечники – выбор для экстремальных условий. Монокристаллический алмаз (твердость 10 по шкале Мооса) не оставляет царапин на поверхностях до HRC 70, например, на закалённом штампе, керамических режущих пластинах или инструменте с алмазоподобными покрытиями (DLC). Теплопроводность алмаза в 6 раз выше, чем у керамики (2000 Вт/(м·К) против 340 Вт/(м·К)), что критично при высокоскоростных замерах, где нагрев наконечника от трения может разогреть сферу на 10–15 °C. Однако цена алмазного щупа в 8–12 раз выше рубинового, поэтому его применяют только при неустранимом износе альтернатив.

При измерении деталей с грубой поверхностью (Ra > 1,6 мкм) или склонных к налипанию (резина, полиуретан) используют щупы с заменяемой сферой, а не сменой всего модуля. Для титановых сплавов твёрдостью HRC 32–36 оптимален комбинированный вариант: алмазный наконечник диаметром 1 мм на керамическом стержне. Это снижает прогиб стержня на 20% по сравнению с рубиновым аналогом при той же длине вылета (50 мм).

Машинные и детальные координаты: механика пересчёта

Внутреннее пространство измерительного агрегата описывается системой отсчёта, жёстко привязанной к его направляющим и стойкам. Эта эталонная сфера задаётся физическими реперными точками – нулевыми метками датчиков обратной связи (оптических линеек или энкодеров) вдоль осей X, Y, Z. Такая конструкция формирует «машинную» координатную сетку. Любое перемещение измерительной головы фиксируется исключительно в этих абсолютных значениях, которые не зависят от того, какая деталь установлена на столе и как сориентирована её база.

Машинные координаты: язык механики

Машинные координаты – это сырые показания датчиков, выраженные в миллиметрах от нуля аппарата. Они учитывают геометрические деформации направляющих, прогибы портала и тепловое расширение элементов, если компенсация отключена. Современные контроллеры (например, от Renishaw или Heidenhain) оперируют параметрами масштабных поправок: линейными коэффициентами (α_L), угловыми погрешностями (θ_XY, θ_XZ) и неортогональностью осей. Без пересчёта эти «сырые» числа непригодны для оценки геометрии измеряемой поверхности – они описывают положение щупа относительно станины, а не относительно детали.

Детальные координаты: язык чертежа

Детальная система координат (ДСК) – это локальная система, которую оператор задаёт через конструкторские базы: плоскости, отверстия или пазы. Её начало может смещаться на 150,0 мм по X и на 45,5 мм по Y относительно машинного нуля. Оси ДСК часто развёрнуты на угол ϕ, равный, например, 17,3° по часовой стрелке. Вся номинальная геометрия из конструкторской документации (отверстия по допуску H7, межцентровые расстояния ±0,02 мм) существует только в этой системе. Измеренные точки пересчитываются в ДСК для сравнения с номиналом – иначе отклонения будут включать ошибку базирования.

Преобразование из машинных координат (X_M, Y_M, Z_M) в детальные (X_D, Y_D, Z_D) – это аффинное преобразование с тремя сдвигами (dX, dY, dZ) и тремя поворотами (Rx, Ry, Rz). Стандартный алгоритм в ПО типа PC-DMIS или Calypso использует матрицу 4×4 с элементами cos(Rz), sin(Rz), −sin(Rz), cos(Rz) и нулевым переносом (или компенсацией смещения). Пример: если машинный датчик показывает (254,73; 83,41; -12,50) мм, а детальная система расположена со сдвигом (200,00; 50,00; -10,00) мм и поворотом на 30° вокруг оси Z, то детальные координаты вычисляются как X_D = (254,73−200,00)·cos(30°) + (83,41−50,00)·sin(30°) ≈ 54,73·0,866 + 33,41·0,5 ≈ 64,11 мм. Погрешность такого пересчёта напрямую зависит от точности задания базовых элементов – отклонение плоскости базы на 0,005 мм вызывает пропорциональную ошибку во всех последующих измерениях.

Протокол калибровки (ISO 10360-2) рекомендует после каждой смены ориентации детали заново определять ДСК через привязку к трём взаимно перпендикулярным плоскостям. Критически важно учитывать, что температурные градиенты (Δt > 0,5°C/ч) изменяют не только показания линеек, но и геометрический сдвиг между машинной и детальной системами. Для высокоточных агрегатов (погрешность E_MPE ≤ 1,5 мкм) применяют онлайн-компенсацию с помощью 20 и более термопар, разбросанных по корпусу и стойкам. Без этого пересчёт становится источником неопределённости, превышающей допуск на отверстие H6.

Метод измерения диаметра отверстия с помощью трёх контактов

Оценка внутреннего размера цилиндрической полости через три точки касания щупом – стандартная альтернатива двухконтактному обмеру. Этот подход нивелирует влияние смещения центра отверстия относительно измерительной оси и компенсирует локальные неровности поверхности. Для корректного считывания достаточно выполнить три единичных контакта в одной плоскости, расположенных под углом 120° ± 0,5°. Итоговый диаметр вычисляется через радиус описанной окружности, проходящей через зафиксированные координаты.

Вычислительный алгоритм

Пусть точки контакта A, B, C заданы в декартовой системе. Диаметр D определяется по формуле через площадь треугольника S и длины его сторон a, b, c: D = (a * b * c) / (2 * S). Альтернативно применяют метод наименьших квадратов для трёх точек, минимизируя отклонение радиуса. Погрешность аппроксимации для отверстий 5–200 мм не превышает ±0,5 мкм при условии, что щуп калиброван с эталонным кольцом.

Практические рекомендации

Выбирайте точки с угловым расстоянием 120° ± 5°. Отклонение более 10° увеличивает ошибку определения центра на 0,3 мкм на миллиметр радиуса.
Перед циклом измерений выполните два обката по эталонному кольцу диаметром 50,000 мм с усилием прижима 0,2 Н – это нивелирует тепловой дрейф измерительной головки.
Фиксируйте координаты после стабилизации показаний в течение 0,8 с. Более короткая выдержка даёт ложные значения из-за вибрации консоли.
Для отверстий с шероховатостью Ra > 1,6 мкм применяйте фильтр Гаусса с длиной волны 0,8 мм – это отсекает высокочастотные выступы.

Сравнение с двухконтактным методом показывает: при номинальном диаметре 40,000 мм разброс результатов трёхконтактного способа составляет 0,8 мкм (по 30 измерениям), против 3,2 мкм у биконтактного. Это объясняется тем, что третья точка жёстко фиксирует геометрию окружности, исключая проскальзывание по эллиптическому сечению.

Ограничение метода – невозможность детекции огранки с 4 и более вершинами. Если отверстие имеет овальность более 0,05 мм на диаметр 100 мм, требуется минимум 8 точек касания по всей окружности. Трёхконтактный алгоритм в таком случае даёт заниженный диаметр на величину до 0,02 мм, что критично для посадок H7/g6.

Методика оценки плоскостности на щуповом измерителе

Регистрируется массив точек (минимум 9 – для прямоугольного участка 100×100 мм с шагом 50 мм) на контролируемой грани. По координатам вычисляется эталонная плоскость по методу наименьших квадратов (МНК). Отклонение от плоскостности определяется как размах отклонений всех точек от этой плоскости: Δ = max(|Dev_max| + |Dev_min|) согласно ISO 1101. Погрешность такой оценки на типовом портальном измерителе с контактным зондом – ±(1.5 + L/300) мкм, где L – длина диагонали участка в мм.

Для достоверного результата шаг трассировки выбирают исходя из волнистости поверхности: при Ra > 3,2 мкм шаг 10–15 мм, при Ra ≤ 1,6 мкм – 20–30 мм. Стратегия сканирования – зигзаг с перекрытием 10% для исключения пропусков. Выбросы (единичные точки с отклонением > 3σ от среднего) удаляют из выборки – их доля не должна превышать 2% от общего массива. Опорная плоскость может быть построена тремя способами:

Выбор метода построения базовой плоскости

Метод	Алгоритм	Практическая рекомендация
МНК	Минимизация суммы квадратов нормальных расстояний	Функциональные и базовые поверхности деталей
Минимальная зона (Чебышев)	Поиск плоскостей, ограничивающих все точки с минимальным зазором	Точные посадки, контроль по ГОСТ 24642-81
Три точки экстремумов	Плоскость через три наиболее удалённые точки поверхности	Грубые заготовки, предварительная оценка

После построения базовой плоскости программное обеспечение накладывает фильтр Гаусса с частотой среза 0,8 мм для подавления высокочастотных шумов трассировки. Итоговое значение отклонения фиксируется как максимальное расстояние от точек измеренной сетки до опорной плоскости в микронах. Допуск на плоскостность для типовых корпусных деталей (ISO 2768-1) – 0,1 мм на 300 мм длины.

Роль воздушных подушек в перемещении портала КИМ

Воздушная подушка устраняет прямой контакт портала с направляющими, заменяя трение скольжения на аэростатическое. Зазор в 5–15 мкм (на практике – 10±2 мкм) формируется за счет подачи сжатого воздуха с расходом 2–5 л/мин на подушку под давлением 0,4–0,6 МПа. Это снижает сопротивление перемещению более чем в 100 раз относительно линейных подшипников качения и исключает люфт, характерный для механических опор. Высокая жесткость аэростатического слоя (порядка 50–100 Н/мкм) сохраняется только при плоскостности направляющих не хуже 1 мкм/м – любое локальное отклонение более 2 мкм провоцирует «провал» или удар в зону контакта, что критично для погрешности измерения на уровне 0,5+L/400 мкм.

Опоры на воздушных подушках (обычно 3–4 точки на портале) требуют точного соблюдения режима обдува. Рекомендуется:

подводить воздух через фильтр с пористостью не грубее 1 мкм – попадание частиц 3 мкм и выше уменьшает ресурс дросселирующих каналов на 62%;
зазор выставлять индивидуально для каждой опоры с помощью микрометрических регулировочных винтов, добиваясь разницы зазоров не более 0,5 мкм;
контролировать расход воздуха: падение ниже 1,5 л/мин на подушку приводит к «схватыванию» портала при ускорениях выше 2 м/с²;
для стабильной геометрии аэростатического слоя температура воздуха на выходе из сопла должна отличаться от температуры окружающей среды не более чем на ±0,3 °C – это снижает термодеформации направляющих в 2–3 раза.

При соблюдении этих параметров точность позиционирования портала удерживается в диапазоне 0,8 мкм на 1 м перемещения, а износ механики нулевой на протяжении 15–20 тыс. часов работы.

Алгоритм обхода препятствий (впадин, выступов) при автоматическом зондировании

Любая автоматическая обмерная система сталкивается с локальными дефектами поверхности – углублениями и возвышениями, которые нарушают плановую траекторию сенсора. Ключевая задача алгоритма – отличить реальный дефект (выброс) от допустимой шероховатости и выполнить перестроение без потери данных. Для контактных щупов порог срабатывания задаётся разностью между текущим показанием измерительной головки и прогнозируемой точкой на номинальной геометрии. Если отклонение превышает 0.15 мм (для прецизионных сталей), запускается процедура обхода.

При обнаружении впадины (отрицательного отклонения) стратегия состоит из двух этапов. Сначала щуп отводится вверх на 3-5 мм относительно первоначальной траектории, затем начинается горизонтальное движение до проекции края углубления. Точка края фиксируется по резкому возврату сигнала в допуск. Для выступов процедура обратна – щуп поднимается уже на высоту выступа плюс три безопасных миллиметра, после чего выполняется переход над вершиной. Скорость смещения на обходном участке снижается до 20% от рабочей для минимизации инерционных колебаний.

Лазерные триангуляторы используют иной метод преодоления препятствий, основанный на анализе профиля. ПК получает массив точек (разрешение 0.01 мм), и алгоритм строит локальную аппроксимацию полиномом второй степени. Если среднеквадратичное отклонение точек от полинома превышает 0.08 мм и при этом размах соседних точек больше 1 мм, участок маркируется как препятствие. Далее планировщик траектории генерирует серию точек обхода, отступая от препятствия по нормали на 2 мм. Для впадин дополнительно вводится контроль затенённых областей – алгоритм назначает повторный проход с углом наклона лазера на 15°, чтобы осветить дно.

Гибридные системы, сочетающие контактный щуп и бесконтактный сенсор, реализуют приоритетный обход. Первичное обнаружение ведётся оптическим методом, и при фиксации выступа (градент высот >0.3 мм на шаге 0.1 мм) контактный щуп переводится в режим “обход-касание”. Щуп опускается на поверхность рядом с препятствием, затем движется вдоль края выступа с постоянным контактом, регистрируя форму в реальном времени. Погрешность такого профилирования не превышает хода измерительной системы (типично ±2 мкм), но скорость ограничена 2 мм/с.

Рекомендуемые параметры для настройки: минимальная ширина препятствия, при которой включается обход – 10 шагов сканирования (например, 1 мм при шаге 0.1 мм). Глубина или высота порога – 0.12 мм для пластиков и 0.05 мм для металлов. Алгоритм должен содержать счетчик повторных обходов: при трёх неудачных попытках (щуп не может подтвердить контакт после обхода) система останавливается и выдает код ошибки, предотвращая удар по датчику.

Реализация на контроллерах с временем цикла менее 1 мс требует упрощения модели. Практикуется замена полиномиальной аппроксимации на сравнение с порогом по скользящему окну из пяти точек. Если три из пяти точек выходят за границы допуска по амплитуде (например, ±0.2 мм), генерируется флаг препятствия. После обхода траектория пересчитывается методом кубической сплайн-интерполяции по оставшимся опорным точкам номинала. Такой подход гарантирует сохранение целостности измеряемого участка без артефактов на стыке обхода.

Почему КИМ необходимо регулярно верифицировать по эталонным мерам

Любая трёхкоординатная измерительная система со временем теряет исходную точность из-за дрейфа направляющих, износа подшипников и деформаций корпуса от циклических тепловых нагрузок. Экспериментальные данные показывают: у КИМ с шарико-винтовыми передачами после 500 часов активной работы погрешность линейных перемещений может вырасти на 2–4 мкм без внешних признаков. Единственный способ зафиксировать такое смещение – сравнение показаний с аттестованным эталоном, например концевой мерой 4-го разряда (неопределённость 0,5 мкм).

Объективные причины снижения достоверности измерений

Термические флуктуации в цехе (колебания ±1 °C) вызывают неравномерное расширение направляющих и каретки; разница в 0,5 °C между двумя сторонами портала даёт ошибку позиционирования до 1,2 мкм на метр. Даже современные компенсационные алгоритмы не устраняют гистерезис обратного хода (0,3–0,8 мкм), который накапливается после 200 циклов реверса. Верификация по набору из трёх калиброванных колец (диапазон 10–200 мм) позволяет выявить отклонения формы и радиальное биение шпинделя – параметры, критичные для контроля прецизионных деталей с допусками IT6–IT7.

Нормативная документация (например, ISO 10360-2) предписывает проводить процедуру не реже одного раза в три месяца, однако для интенсивно эксплуатируемых КИМ (свыше 8 часов в сутки) рекомендуется сократить интервал до 4 недель. При этом эталонные меры должны иметь сертификат прослеживаемости к государственному первичному эталону, а их погрешность – быть как минимум в 3 раза меньше допустимой неопределённости проверяемого агрегата. Пренебрежение этой процедурой приводит к тому, что 23% выявленных при приёмке бракованных деталей в машиностроении оказываются следствием не отказов технологии, а невыявленного смещения характеристик измерителя.

Как сенсор касания регистрирует контакт с деталью

В триггерных измерительных головках контакт фиксируется не по деформации, а по скачку электрического сигнала. Щуп опирается на три пары пьезоэлементов, образующих кубическую опору. Как только наконечник встречает препятствие, ролики сходят с посадочных гнёзд, мгновенно размыкая цепь. Задержка срабатывания составляет от 1 до 5 микросекунд – этого достаточно, чтобы система управления получила импульс до того, как щуп сместится на 0.1–0.3 мкм.

Механика срабатывания идентична для щупов с номинальным усилием 0.1–0.5 Н. Точка контакта определяется как геометрический центр сферы наконечника в момент размыкания цепи. Чтобы исключить ложные срабатывания от вибраций, производители задают гистерезис: обратное замыкание цепи происходит только после того, как датчик вернётся в исходное положение с погрешностью не более 0.02 мкм. Для твёрдосплавных наконечников (рубидий, карбид вольфрама) вязкость контактной пары минимальна, что снижает разброс точки касания до ±0.08 мкм.

Альтернативный метод – сканирующие датчики с кварцевыми резонаторами, где контакт регистрируется по изменению частоты колебаний. Щуп колеблется с амплитудой 5–10 нм на частоте 20–40 кГц, а касание сдвигает фазу опорного сигнала. Это позволяет измерять без перестановок, но требует постоянной калибровки на эталоне. Данные с пьезоэлемента проходят через аналого-цифровой преобразователь с частотой дискретизации 400 кГц, что даёт шаг записи точки 0.02 мм при скорости зондирования 8 мм/с.

Особенности измерения крупногабаритных деталей на напольных КИМ

Основное отличие контроля крупных объектов (оснастки прессов, корпусов турбин, секций летательных аппаратов) кроется в несоответствии их габаритной жесткости массе. Детали длиной 8–15 метров, изготовленные из алюминиевых сплавов или тонкостенной стали, деформируются под собственной тяжестью на 0,2–0,8 мм. Стандартная базовая пластина напольного аппарата не компенсирует этот прогиб – требуется индивидуальная схема опирания на регулируемые кронштейны с шагом не более 1,5 метра.

Температурная стабильность зоны измерений превращается в критический параметр. Градиент тепла 0,3°C между половиной объекта и половиной гранитной станины вносит погрешность до 12 мкм/м. Практическое решение – размещение детали и сканирующей головки в одной горизонтальной плоскости с циркуляцией воздуха со скоростью менее 0,1 м/с. Использование датчиков, фиксирующих изменение длины объекта через оптические рефлекторы, позволяет программно корректировать данные в реальном времени.

Проблема доступа к внутренним полостям и обратным сторонам крупногабаритных изделий решается выбором типа контактного щупа. Мостовые конфигурации с горизонтальным хоботом длиной 600–900 мм обеспечивают необходимый вылет, но снижают жесткость системы на 40% по сравнению с вертикальным зондированием. Альтернатива – применение лазерных трекеров, работающих на дистанции до 30 метров, с погрешностью ±10 мкм + 5 мкм/м. Бесконтактные сканеры на основе структурированного света дают облако точек для обратного инжиниринга, но уступают контактным методам в точности при наличии наклонных поверхностей.

Оценка износа или деформации требует повторяемости позиционирования. Напольные модели обеспечивают сходимость результатов ~0,02 мм на метр длины детали при условии статической разгрузки объекта и отсутствия вибраций от цехового оборудования. Для тяжелых деталей (более 5 тонн) обязательна предварительная выдержка на рельсах в течение 12–24 часов для релаксации внутренних напряжений; игнорирование этого этапа добавляет гистерезис до 0,3 мм.

Программная стратегия обхода объекта кардинально отличается от работы с малыми деталями. Вместо сплошного сканирования применяется метод «сетки жестких точек»: после расчета координат опорных точек (не менее 50 штук на поверхность 10 м²) строится карта отклонений. Локальные участки с критическими допусками (например, посадочные места под подшипники) исследуются отдельно с плотностью точек 5–10 на мм². Это сокращает цикл замера с 6–8 часов до 1,5–2 часов без потери метрологической достоверности.

Рекомендация по калибровке: использование аттестованных однобалластных эталонов (лекальных линеек длиной до 4 метров) с допустимой погрешностью 0,3 мкм. Процедура «покачивания» датчика вдоль оси эталона выявляет остаточный люфт в шарнирах ручной головки. Для напольных комплексов с массой станины свыше 8 тонн обязательна перекалибровка после каждого монтажа объекта тяжелее 3 тонн – смещение гранитной плиты относительно основания меняет топологию координат на 0,01–0,03 мм.

Фиксация результатов требует формата полиномиальной аппроксимации с радикальным исключением выбросов (метод Дженкинса) – при замере крупных плоскостей типичен разброс точек до 0,5 мм из-за локальных микронеровностей. Оптимальный протокол: построение гистограммы отклонений с шагом 10 мкм и расчёт коэффициента вариации. Если разброс превышает 15% от нормы допуска, деталь бракуется без дополнительных контрольных промеров, так как дальнейшие расчеты геометрии имеют низкую достоверность.

Что такое «удержание точки» и как оно влияет на точность снятия отсчёта

Удержание точки – это интервал статического контакта измерительного наконечника с поверхностью объекта до регистрации координат. Оно подавляет высокочастотные колебания от сервоприводов и релаксацию упругих деформаций в зоне контакта. Без выдержки первый отсчёт может быть смещён на 0,3–1,0 мкм из-за остаточных вибраций.

Влияние на погрешность определяется тремя факторами: жёсткостью подвеса щупа, шероховатостью образца и выбранной задержкой. Для стальных деталей с Ra 0,8 мкм пауза в 2 с снижает среднеквадратичную ошибку до 0,15 мкм; сокращение времени до 0,5 с увеличивает разброс до 0,7 мкм. Рекомендуемые режимы:

щупы с массой >10 г – выдержка 3–4 с;
керамические поверхности – 5 с из-за ползучести;
карбоновые композиты – 1,5–2 с при использовании низкотемпературных датчиков.

Для турбинных лопаток из никелевого сплава удержание 2 с даёт повторяемость измерений ≤0,3 мкм. Установка фильтра нижних частот с частотой среза 8 Гц позволяет сократить время до 0,8 с без потери точности, но только при линейном перемещении щупа со скоростью ≤3 мм/с. Контроллеры с функцией адаптивного удержания автоматически корректируют паузу по сигналу обратной связи от пьезоэлемента, снижая влияние термического дрейфа в помещениях с температурой 20±0,5 °C.

Алгоритмы построения геометрических образов по облаку точек: плоскость и окружность

Программное обеспечение вычисляет плоскость по методу наименьших квадратов (МНК). Алгоритм минимизирует сумму квадратов отклонений точек от искомой плоскости вдоль нормали. Для устойчивого решения требуется минимум три точки, но на практике рекомендуют не менее шести-восьми, равномерно распределённых по оцениваемой поверхности. Выбросы, например, от загрязнений или микродефектов, отсекаются итеративно: после первого приближения отбрасываются точки с отклонением более 3σ, после чего расчёт повторяется.

Окружность строится иначе. Стандартный метод – алгебраическая аппроксимация через минимизацию суммы квадратов разностей между расстояниями от точек до центра и радиусом. Уравнение (x - x₀)² + (y - y₀)² = R² линеаризуют разложением, затем решают систему нормальных уравнений. Для достоверного результата собирают не менее восьми точек, равномерно расположенных по дуге. Если дуга мала (менее 90°), оценка радиуса и центра теряет точность – погрешность растёт экспоненциально. Контроль качества: после подбора вычисляют среднеквадратичную погрешность (RMS) и максимальное уклонение.

Фильтрация и критерии отбора точек

Перед вычислением софт применяет предварительный фильтр: удаляются дубликаты (точки с совпадающими координатами в допуске 0,001 мм) и явные выбросы, выходящие за границы ожидаемого допуска. Для плоскости используется критерий Махаланобиса: точка отбрасывается, если её нормализованное отклонение превышает порог в 2,5. Для окружности дополнительно контролируют радиальный разброс – дисперсия расстояний до предварительного центра не должна превышать 1/10 от допуска на диаметр. Если точек много (например, более 30), алгоритм может случайно выбрать подмножество для ускорения, но окончательный расчёт выполняется по всем валидным точкам.

Рекомендации оператору: при измерении плоскости избегать точек, расположенных на одной прямой – это вызывает вырождение матрицы нормальных уравнений. Для окружности минимальный угловой охват должен составлять не менее 120°, чтобы корректно определить центр; при охвате менее 60° результат практически случаен. Встроенные средства визуализации отклонений (векторные стрелки или цветовая карта) позволяют сразу выявить систематические искажения, например, вогнутость или овальность. Программа также автоматически переключается на робастные методы (M-оценки) при обнаружении более 15% выбросов, что защищает от искажения формы грубыми погрешностями измерительного датчика.

Полученные данные сравниваются с цифровой моделью изделия, что позволяет выявить отклонения формы, размеров и взаимного расположения элементов с микронной точностью. Такие машины критически важны в авиастроении, автомобилестроении и производстве пресс-форм, где требуется стопроцентный контроль сложных деталей.
