Системы ливневой канализации представляют собой сложные инженерные комплексы, от эффективности которых зависит не только комфорт городской среды, но и долговечность дорожных покрытий, фундаментов зданий и всей придорожной инфраструктуры. Дождеприемники чугунные для ливневой канализации выполняют функцию первичного звена водоотведения, обеспечивая сбор поверхностных стоков и направляя их в подземные коммуникации.
Именно они принимают на себя ударные нагрузки дождевых потоков и талых вод, предотвращая образование луж, размывание грунта и разрушение асфальтобетонных покрытий.
Роль дождеприемников в современной инфраструктуре
Чугунные дождеприемники по праву считаются наиболее надежными и долговечными элементами систем ливневой канализации. Высокая механическая прочность чугуна позволяет этим устройствам выдерживать многократные нагрузки от автотранспорта, включая тяжелую грузовую технику.
Устойчивость к коррозионным процессам обеспечивает сохранение эксплуатационных характеристик на протяжении десятилетий даже при постоянном контакте с агрессивными средами реагентами, нефтепродуктами и химическими соединениями, которые содержатся в поверхностных стоках.
Конструктивные особенности чугунных дождеприемников
Геометрические параметры и типоразмеры
Чугунные дождеприемники для ливневой канализации представлены широким спектром типоразмеров, что позволяет подобрать оптимальное решение для любых условий эксплуатации. Наиболее распространенным является диаметр лаза 600 мм, который обеспечивает удобный доступ для обслуживания и ремонта подземных коммуникаций. Внешний диаметр изделий может достигать 850 мм, а высота варьируется от 60 до 270 мм в зависимости от конструктивного исполнения и назначения.
Особую категорию составляют магистральные дождеприемники ДМ1(С250) и ДМ2(С250), предназначенные для установки на городских автодорогах с высокой интенсивностью движения. Эти изделия характеризуются увеличенной массой от 103 до 224 кг что обеспечивает их надежную фиксацию в дорожном полотне и устойчивость к сдвигающим нагрузкам. Для зон с меньшими нагрузками выпускаются облегченные модели серии ДБ2(В125), масса которых составляет около 29 кг, что упрощает монтаж и транспортировку.
Классификация по нагрузочной способности
Нормативная документация ГОСТ 3634-2019 строго регламентирует классы нагрузок для чугунных дождеприемников. Класс А15 (номинальная нагрузка 1,5 тонны) предназначен для пешеходных зон, парковых территорий и зон зеленых насаждений, где отсутствует автомобильное движение. Класс В125 (12,5 тонн) применяется на тротуарах, автостоянках и в зонах с ограниченным движением легкового транспорта.
Самая высокая категория класс С250 рассчитана на нагрузки в 25 тонн и используется на городских магистралях с интенсивным движением. Для особо ответственных объектов, таких как аэродромы, доки и складские терминалы, предусмотрены дождеприемники класса Д400, выдерживающие нагрузки до 40 тонн. Каждый класс нагрузки соответствует строго определенным требованиям к прочности, что гарантирует безопасную эксплуатацию в заданных условиях.
Материалы изготовления! Серый и высокопрочный чугун
Сравнительная характеристика марок чугуна
В производстве чугунных дождеприемников используются две основные марки материала: серый чугун СЧ-20 и высокопрочный чугун с шаровидным графитом ВЧШГ-50. Серый чугун характеризуется хорошей литейной способностью, износостойкостью и достаточной прочностью для большинства стандартных применений. Его стоимость ниже, что делает продукцию более доступной для массового использования в городском хозяйстве.
Высокопрочный чугун ВЧШГ отличается значительно улучшенными механическими характеристиками за счет особой структуры графитовых включений шаровидной формы. Этот материал при меньшей массе изделий обеспечивает более высокую прочность и ударную вязкость, что особенно важно для дождеприемников, работающих в экстремальных условиях при низких температурах, воздействии динамических нагрузок и агрессивных сред.
Изделия из ВЧШГ-50 обладают меньшим весом по сравнению с аналогами из СЧ-20 при сохранении или даже превышении требований ГОСТ по нагрузочной способности.
Стойкость к коррозии и агрессивным средам
Чугунные дождеприемники демонстрируют высокую устойчивость к коррозионным процессам, что объясняется формированием на поверхности защитной оксидной пленки. Наиболее интенсивно коррозия происходит в местах повреждения защитного слоя, однако даже в этих зонах скорость разрушения чугуна значительно ниже, чем у стали.
ВЧШГ обладает повышенной стойкостью к химическому воздействию реагентов, применяемых для борьбы с гололедом, и к нефтепродуктам, которые часто присутствуют в стоках с автомобильных дорог.
Уплотнительные прокладки из высокопрочного полиуретана с твердостью не менее 95 единиц по Шору А обеспечивают дополнительную защиту металла от воздействия влаги и агрессивных химических соединений. Такие прокладки сохраняют свои свойства в широком температурном диапазоне от -30°С до +40°С, предотвращая бой крышки о корпус при наезде транспорта и обеспечивая бесшумную эксплуатацию дождеприемника.
Конструктивные решения? Плавающие и фланцевые системы

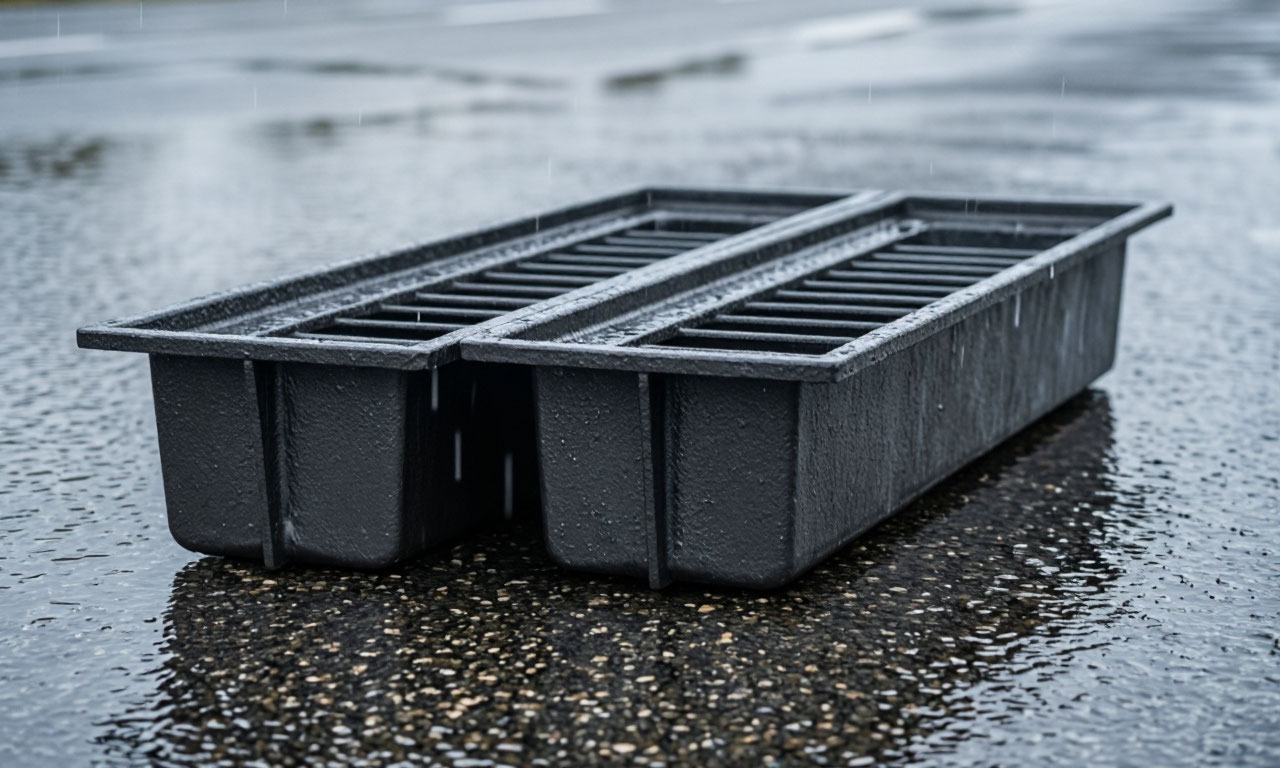

Самонивелирующиеся (плавающие) дождеприемники
Самонивелирующаяся конструкция представляет собой инновационное решение, позволяющее дождеприемнику автоматически подстраиваться под уровень дорожного покрытия при его деформациях, усадке или набухании. Плавающий корпус оснащается опорным кольцом, которое распределяет нагрузку на бетонный колодец, снижая удельное давление и продлевая срок службы всей конструкции.
Основное преимущество плавающих систем возможность регулировки по высоте в диапазоне 170-270 мм, что позволяет устанавливать дождеприемник с упором непосредственно на дорожное полотно. При изменении высоты асфальтобетонного покрытия корпус остается на одном уровне с поверхностью, что предотвращает образование выбоин, трещин и других деформаций вокруг колодца.
Такая конструкция особенно эффективна на дорогах с интенсивным движением, где равномерное распределение нагрузки имеет критическое значение.
Фланцевые и жесткие конструкции
Фланцевые дождеприемники представляют собой жесткие конструкции, которые фиксируются на бетонном основании и не изменяют своего положения относительно уровня покрытия.
- Такие изделия имеют строго определенную высоту (обычно 60 мм) и требуют точного соблюдения технологии монтажа.
- Они характеризуются меньшей массой и стоимостью по сравнению с плавающими аналогами, что делает их популярным выбором для объектов со стабильными условиями эксплуатации.
- Важным элементом фланцевых дождеприемников является запорное устройство, которое предотвращает самопроизвольное открытие и несанкционированный доступ. Заглушка для защиты замка надежно предохраняет механизм от попадания воды, грязи и агрессивных веществ, что упрощает обслуживание и продлевает срок службы оборудования.
Решетки дождеприемников! Типы и функции
Конфигурации водоприемных отверстий
Решетка дождеприемника является его наиболее ответственным элементом, поскольку она непосредственно контактирует с поверхностными водами и воспринимает транспортные нагрузки. Конфигурация водоприемных отверстий определяет пропускную способность дождеприемника и эффективность задержания крупного мусора. Щелевые решетки, характеризующиеся узкими продолговатыми отверстиями, обеспечивают высокую скорость водоотвода и снижают риск засорения системы мелкими предметами.
Ячеистые решетки с квадратными или прямоугольными отверстиями лучше задерживают крупный мусор, такой как листья, ветки и случайные предметы, что снижает нагрузку на подземные коммуникации. Производители предлагают решетки с различными декоративными узорами, которые не только выполняют функциональное назначение, но и гармонично вписываются в архитектурный облик городской среды.
Требования к установке и техническому обслуживанию
Установка решетки должна обеспечивать ее надежную фиксацию в корпусе дождеприемника с зазором не более 3-5 мм относительно уровня дорожного покрытия. Превышение этого зазора создает опасность для движения транспорта, а занижение приводит к скоплению воды вокруг дождеприемника. Болтовые крепления или замковые механизмы гарантируют неподвижность решетки при динамических нагрузках.
Регулярное обслуживание включает периодическую очистку решетки от мусора и проверку состояния креплений. В период листопада и весеннего таяния снега частота проверок должна быть увеличена, поскольку скопление листьев и грязи на поверхности решетки может полностью перекрыть водоприемные отверстия. В холодное время года важно своевременно удалять ледяные образования, которые не только снижают пропускную способность, но и могут привести к деформации металла.

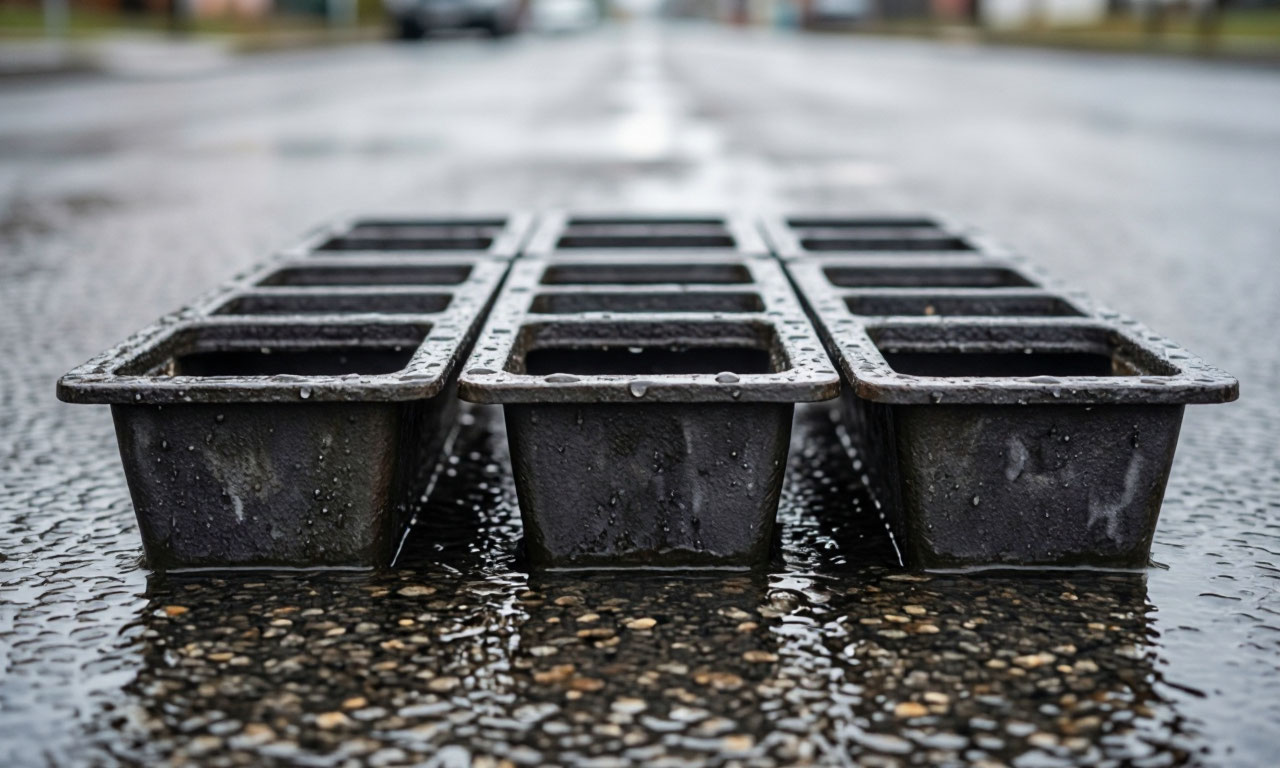

Особенности монтажа чугунных дождеприемников
Подготовительные работы и планирование
Правильный монтаж дождеприемника начинается с тщательного планирования на этапе проектирования ливневой канализации. Определение точек сбора воды основывается на анализе рельефа местности, расположения водосточных труб и характера использования территории. В низинах, где вода скапливается естественным образом, установка дождеприемника наиболее эффективна, так как не требует дополнительного уклона покрытия.
Земляные работы выполняются с учетом габаритов дождеприемника и необходимых технологических зазоров для бетонирования. Размеры приямка должны превышать внешние размеры корпуса на 8-10 см с каждой стороны для заливки бетонной обоймы. Глубина котлована рассчитывается таким образом, чтобы обеспечить укладку гравийно-песчаной подушки толщиной 10-15 см и бетонного основания высотой не менее 10 см.
Технология бетонирования и фиксации
Основание под дождеприемник создается из слоя утрамбованного песка, поверх которого укладывается мелкий щебень или отсев для улучшения распределения нагрузки.
Бетонная смесь марки М200-М300 заливается слоем 10 см и тщательно выравнивается по уровню, после чего на нее устанавливается корпус дождеприемника. В процессе установки проверяется ориентация корпуса относительно направления движения воды и подключаемых труб.
Зазор между стенками приямка и корпусом заполняется бетонной смесью с обязательным уплотнением для исключения образования воздушных карманов.
Для объектов с высокими транспортными нагрузками рекомендуется дополнительное армирование бетонной обоймы стальной сеткой или прутом. Время набора первичной прочности составляет несколько часов, но полное отверждение бетона достигается в течение суток, после чего можно выполнять подключение труб и восстановление покрытия.
Подключение к системе трубопроводов
Присоединение дождеприемника к ливневой канализации выполняется пластиковыми или чугунными трубами диаметром 110, 160 или 200 мм. Трубы укладываются с уклоном в сторону коллектора, который обеспечивает самотечное движение воды без застаивания. Соединение с корпусом дождеприемника должно быть герметичным, с использованием уплотнительных резиновых колец или специальных муфт.
Важным этапом является проверка гидравлической связи между дождеприемником и всей системой водоотведения. Пробный пролив водой позволяет выявить возможные протечки и убедиться в отсутствии засоров на начальном участке трубопровода. При обнаружении дефектов производится корректировка соединений или дополнительная герметизация стыков.
Эксплуатационные характеристики и долговечность
Чугунные дождеприемники относятся к категории оборудования с высокими эксплуатационными характеристиками и длительным сроком службы. Производители гарантируют сохранение функциональных свойств на протяжении десятилетий при соблюдении условий эксплуатации и своевременном обслуживании. Испытания, проведенные в аккредитованных лабораториях, подтверждают, что изделия из ВЧШГ-50 выдерживают нагрузки, превышающие требования ГОСТ на 30% и более, что создает дополнительный запас прочности.
Стойкость к механическим повреждениям, коррозии и воздействию химических реагентов делает чугунные дождеприемники экономически оправданным выбором для систем городского водоотведения. Высокая масса изделий обеспечивает их устойчивость к сдвигающим нагрузкам и гидроударам, что особенно важно в период интенсивных дождей и снеготаяния. В условиях частных владений правильно установленный и обслуживаемый дождеприемник способен прослужить не менее 25-30 лет без замены основных элементов конструкции.
Критерии выбора чугунного дождеприемника
Оценка условий эксплуатации
Выбор конкретной модели дождеприемника требует тщательного анализа условий его будущей эксплуатации. Основополагающим фактором является класс нагрузки: для участков с движением тяжелого транспорта и автобусов необходимы изделия класса С250 и выше. Для парковок и придомовых территорий достаточно класса В125. Пропускная способность устройства должна соответствовать расчетному объему осадков, характерному для региона.
Важным критерием является совместимость дождеприемника с существующей или проектируемой системой трубопроводов. Диаметр присоединительного патрубка должен соответствовать диаметру труб ливневой канализации. Форма дождеприемника (прямоугольная, круглая или квадратная) выбирается с учетом эстетических требований и особенностей монтажа в конкретном покрытии.
Проверка качества изделия
- При приобретении дождеприемника необходимо обращать внимание на ряд признаков, свидетельствующих о качестве продукции.
- Поверхность изделия должна быть чистой, без трещин, раковин и наплывов металла. Решетка должна плотно прилегать к корпусу без заметных зазоров это гарантирует отсутствие люфта при транспортных нагрузках и предотвращает шум.
- Острые кромки и заусенцы недопустимы, так как они могут повредить шины автомобилей или обувь пешеходов.
- Приемлемым считается наличие защитного антикоррозионного покрытия, которое наносится на поверхность изделия для дополнительной защиты в агрессивных средах. Следует отдавать предпочтение продукции, имеющей сертификаты соответствия ГОСТ, что подтверждает прохождение заводских испытаний и гарантирует заявленные технические характеристики.
Типовые модели дождеприемников и их применение
Дождеприемники серии ДБ (большие)
Дождеприемники типа ДБ1 и ДБ2 предназначены для установки в местах с большой площадью водосбора. Они имеют прямоугольную форму и значительные габариты: длина может достигать 915 мм при ширине 570 мм. Площадь живого сечения у таких изделий составляет около 0,187 м², что обеспечивает высокую пропускную способность.
Модели этой серии применяются на автомагистралях, в зонах с продольным уклоном и на участках с затяжным спуском. Класс нагрузки В125 делает их пригодными для дорог с интенсивным движением легкового и грузового транспорта.
Дождеприемники серии ДМ (магистральные)
Изделия типа ДМ1 и ДМ2 относятся к категории магистральных дождеприемников и рассчитаны на самые высокие нагрузки класса С250. Они имеют меньшие габариты по сравнению с серией ДБ: длина корпуса составляет около 690 мм при ширине 470 мм. Конструкция предусматривает усиленную решетку, способную выдерживать давление до 25 тонн. Дождеприемники ДМ применяются в местах с пилообразным профилем дороги, на подъездах к объектам городской инфраструктуры и на территориях АЗС.
Круглые дождеприемники
Дождеприемники круглой формы представлены в основном моделями типа ДК (класс С250) и ДБ1 круглой формы (класс В125). Их диаметр составляет около 870 мм, а высота может достигать 120 мм. Круглые изделия часто оснащаются шарнирным механизмом соединения решетки с корпусом, что облегчает обслуживание. Такие модели востребованы на городских площадях, пешеходных зонах и в парках благодаря сочетанию функциональности и эстетичного внешнего вида.
Актуальные требования нормативной документации
ГОСТ 3634-2019 и ГОСТ 3634-99
Действующие стандарты регламентируют технические условия на чугунные дождеприемники, включая требования к прочности, геометрическим параметрам, методам испытаний и маркировке. ГОСТ 3634-2019 определяет классификацию изделий по классам нагрузки, вводя более жесткие требования по сравнению с предыдущей редакцией. Для каждого класса нагрузки установлены минимальные значения разрушающей нагрузки и допустимые деформации при испытаниях.
Соответствие стандарту подтверждается заводскими испытаниями, которые проводятся на специальных прессовых установках с фиксацией результатов в паспорте качества. Для изделий из ВЧШГ-50 допускается превышение номинальных нагрузок до 30% без потери эксплуатационных свойств, что подтверждено исследованиями в механических лабораториях.
Роль дождеприемников в комплексной системе водоотведения
- Дождеприемники являются не просто элементами точечного водосбора они выступают ключевым звеном, соединяющим поверхностный сток с подземной системой канализации.
- Без правильно установленных и функционирующих дождеприемников даже самая совершенная подземная сеть коллекторов оказывается неэффективной. Они предотвращают проникновение загрязнений в грунтовые воды, задерживая крупные частицы мусора и нефтепродукты на стадии приема стоков.
- В городской среде чугунные дождеприемники выполняют важную социальную функцию: они обеспечивают безопасность дорожного движения в условиях ливневых дождей и весеннего таяния снега.
Своевременный отвод воды с проезжей части предотвращает аквапланирование и снижает риск дорожно-транспортных происшествий. Для пешеходов правильно работающие дождеприемники гарантируют чистоту и сухость тротуаров, что особенно важно для маломобильных групп населения.
